Dutch Weave

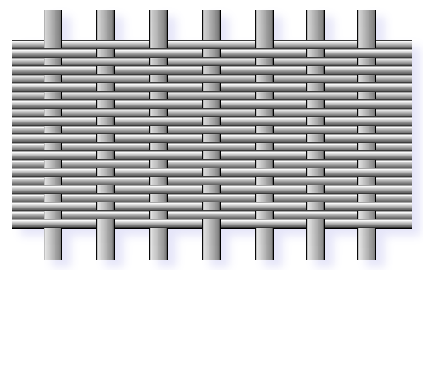

Le tissage de style Plain Dutch est semblable à celui du « plain weave » (maille uniforme) à la différence que le fil de la chaîne (warp) est de plus gros diamètre que le fil de la trame (shute). Pendant que les fils de la chaîne demeurent droits, les fils de la trame sont tissés de façon à créer une armure dans laquelle chacun des fils est placé aussi près que possible, les uns des autres. La toile formera ainsi une armure de filtrage densément tissée ayant de petits orifices irréguliers.





Mailles	Diamètre du fil	Valeur absolue (Microns)	Valeur nominale (Microns)
12 x 64	.0230 / .0165	270-290	200
14 x 88	.0200 / .0130	220-240	150
24 x 110	.0150 / .0100	115-125	80
30 x 150	.0090 / .0070	95-100	65
50 x 250	.0055 / .0045	58-63	40
40 x 200	.0070 / .0055	70-75	55
80 x 400	.0049 / .0028	40-45	35

Le tissage de style Twilled Dutch a la capacité de filtrer des particules de dimensions très fines. Les fils de la trame (shute) doivent passer alternativement au-dessus et en-dessous de deux fils de chaîne (warp) pour former une armure très densément tissée. Ce style de tissage est utilisé pour un large éventail d’applications de filtration de gaz et de liquides.





Mailles	Diamètre du fil	Valeur absolue (Microns)	Valeur nominale (Microns)
20 x 250	.0089 / .0079	110 - 120	100
30 x 250	.0010 / .0080	107 - 114	75
80 x 700	.0040 / .0030	35 - 38	25
120 x 400	.0040 / .0025	50 - 55	40
165 x 800	.0028 / .0020	24 - 26	15
165 x 1400	.0028 / .0016	16 - 18	10
200 x 600	.0024 / .0018	28 - 32	20
200 x 1400	.0028 / .0016	12 - 14	5
325 x 2300	.0015 / .0010	8 - 9	2

Le tissage de style Reverse Plain Dutch est, comme son nom l’indique, un tissage inversé par rapport au tissage Plain Dutch car, dans ce cas-ci, se sont les fils de la trame (shute) qui sont de plus gros calibre par rapport aux fils de la chaîne (warp).
